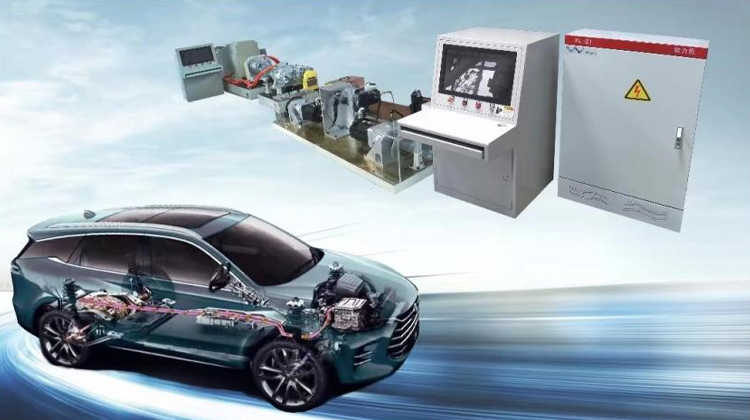

新能源汽车电机加载测试设备，是针对作为新能源汽车三大电之一，永磁驱动电机的性能进行测试实验的设备。通过变频交流电力测功机加载，系统采集电机各项数据进行分析并绘制曲线，协助研究人员对电机性能进行了解和开展相关研究。具有瞬态加载、反拖切换、动态堵转、带载启动等功能，能够精准闭环控制电力测功机在稳态和动态工况下的转速、扭矩、功率功能。用户按照试验要求编辑工况表，工况表中含输入转速、加载扭矩、时间等信息，按输入参数值给输入电机施加驱动力矩和转速，在一个工况完成后，系统根据下一个工况表要求提示后，驱动电机和加载电机分别按照下一个工况的转速和扭矩进行控制。
-
适用行业
汽车制造企业品控
汽车维修或检测机构
科研院所实验室建设
-
设备特点
测试设备具有工作可靠，自动化程度高和安全报警功能强大等特点，可提供实验过程设备温度、转速、转矩异常状态报警提示
信息传输自动化、数字化，以提高其抗干扰能力
配备试验电源模块，完美支持电驱动试验
-
功能描述
电机空载试验、负载试验、电机堵转试验
电机最高转速、超速试验
电机电压波动于峰值功率试验和电机控制器特性(效率)测试
连续纪录所有的测试数据，在线图形显示所有的测量和计算数据
数据采集通道、保存路径、采样频率等参数设定；具有人工或者自动启动参数测量过程的能力
可自动生成测试结果报表，并可修改报表模板，
可根据客户需求量身定制
-
主要参数
被测电机额定功率50~70KW，额定转速23000r/min
最高转速12000r/min，具有调速功能
扭矩检测量程:500N·m、精度:±0.5%FS
转速检测量程:10000r/min、精度:±02%FS
输出电压精度:0.1%FS、分辨率:0.1V
输出电流精度:0.1%FS、分辨率:0.001A
功率精度:0.2%FS、分辨率:0.1W
![]()
